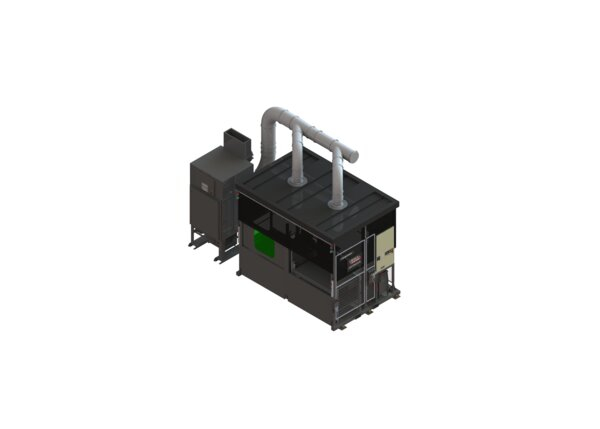

The image shown is for representation purposes only and may not reflect the actual product.
Detalles

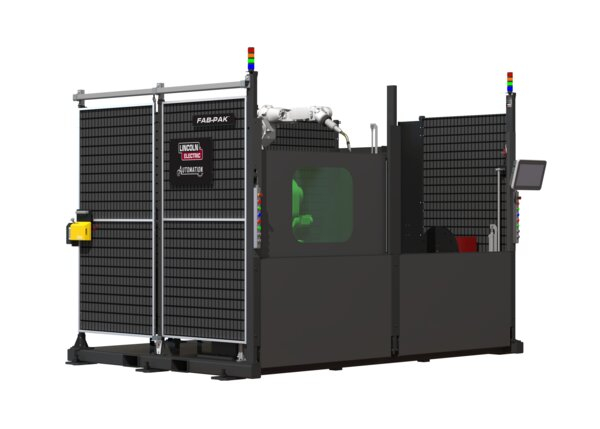

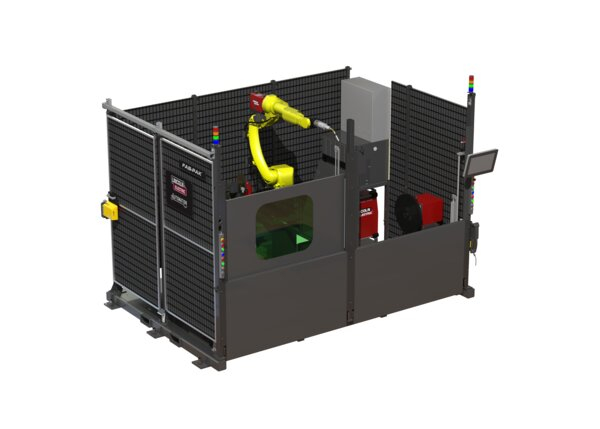

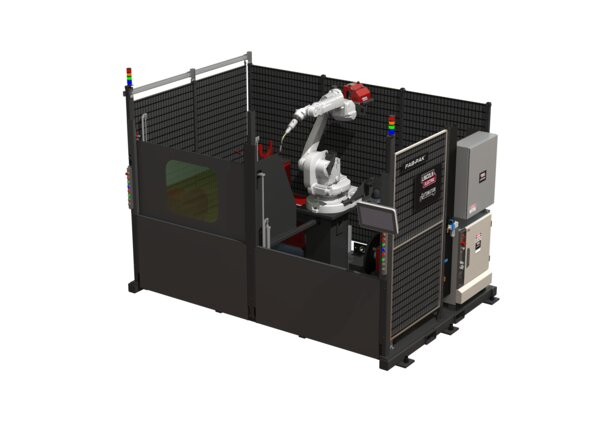

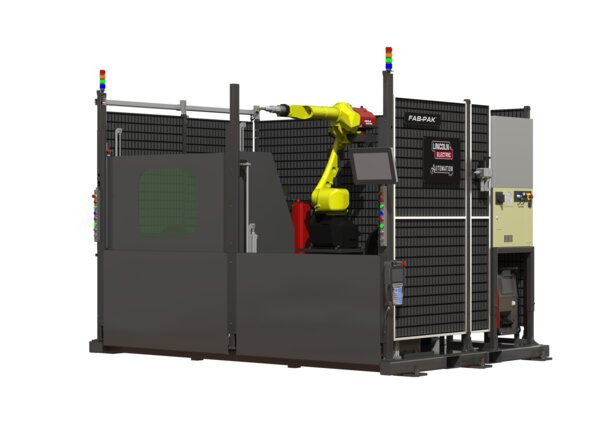

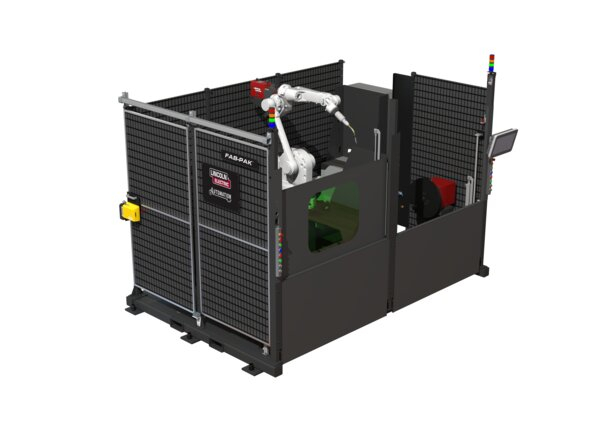

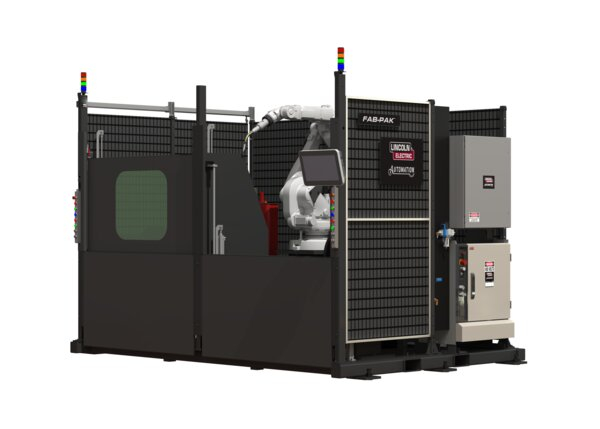

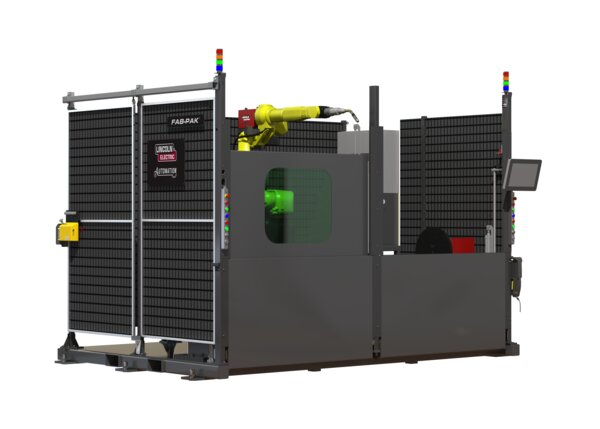

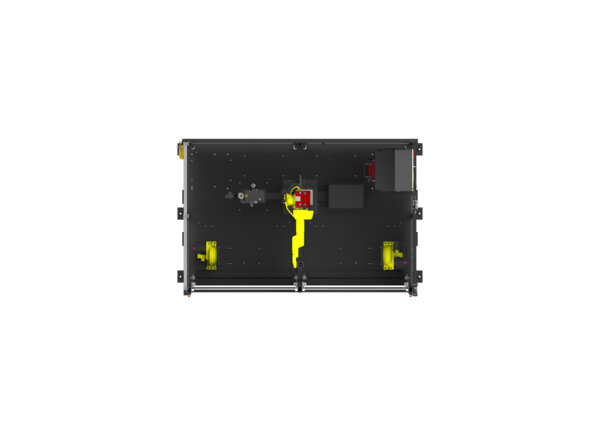

Designed for the high-mix, low volume manufacturing industry, the Fab-Pak® family of robotic welding systems provides businesses with a wide range of manufacturing capabilities and system flexibility. The Fab-Pak CDZ standard robotic welding system provides full welding capabilities with a small robot arm and system footprint.
Características
- Shipped completely assembled
- Minimal installation
- Full welding capabilities with a small robot arm and system footprint
- ANSI/RIA safety compliant
Servicio de información
Qué está incluido
- Power Wave® R450 power source
- AutoDrive® AD2504 wire feeder
- Magnum® PRO robotic torch
- Power Ream® II torch maintenance unit
- FANUC welding robot
- Robot basic software package
- Wire mesh panels with weld curtains
- Push button control
Especificaciones
Atributos globales
| Tipo de sistema | Compact Dual Zone |
| Número de zonas de trabajo | 2 |
| Industria/Aplicación | High-mix, low-volume manufacturing |
| Ancho total de huella en (mm) | 140 (3543) |
| Profundidad total de la huella en (mm) | 91 (2294) |
| Barrido en (mm) | 29 (750) (Fab-Pak CDZ-HS) |
| Alcance en (mm) | 39 (1000) (Fab-Pak CDZ-HS) |
| Carga útil por zona lb (kg) | 1100 (500) |
| Tipo de panel | Wire Mesh/Curtain |
| Acceso a grúa | Yes |
| puerta enrollable | No |
| Control de botón | Yes |
| Control HMI | Option |
| Distribución de poder | Option |
| Entrenamiento de programación de robots incluido | Yes |
| Cumple con ANSI/RIA | Yes |
| Zonas de trabajo protegidas por sensores | Yes |
| Puntos de acceso con sensor entrelazado | Yes |
| Tipo de barrera de destello | Fixed |
| Compatibilidad Fanuc | Yes |
| Compatibilidad ABB | Yes |
| Equipos de extracción de humos | Optional |
| Configuraciones de varios robots | Optional |
| Robot montado en la corona | No |
| Estación de limpieza de antorcha robótica | Optional |
| Estación de distribución de gas de soldadura | No |
| Monitor de flujo de gas de soldadura | No |
| Estación de distribución neumática | No |
| Entrega de alambre con cero fricción | No |
| Sensores de detección de cables | No |
| Personalización disponible | No |
Aplicaciones
| Aplicación Típica | Automotriz Fabricación General |
Garantía
| Garantía | 1 Year |
