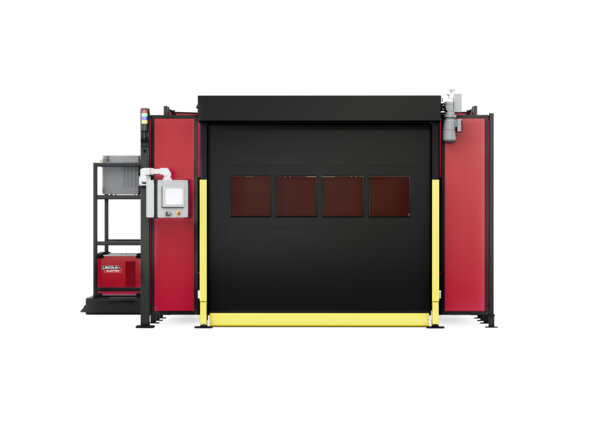

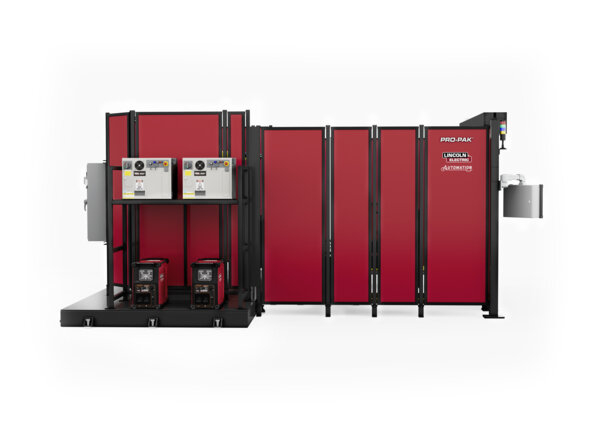

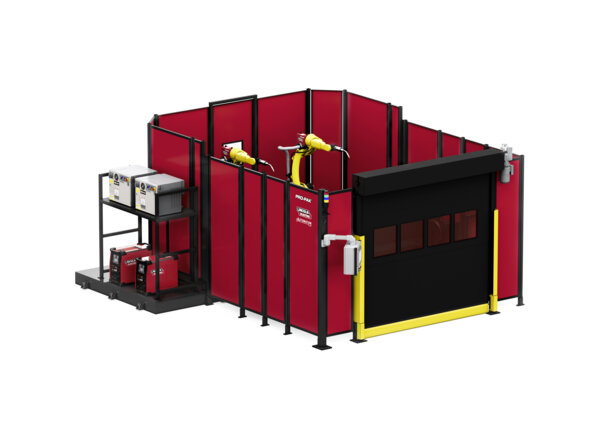

The image shown is for representation purposes only and may not reflect the actual product.
Detalles
The H-Frame Arc Weld Cell achieves true zero position through an integrated precision wedge lock on the primary axis.
-Standard load height, not optional.
- Offered in 2.0, and 2.5 meter tool bed lengths with custom lengths available
KEY FEATURES
- Easy integration with most major robot manufacturers
- Solid panel safety enclosure allows for more efficient fume extraction
- Modular platform base minimizes installation time
- Weld ground isolation reduces risk of electrical damage to the positioner or robot controller
- Robotic positioners are designed for maximum static and dynamic stiffness, reducing air-cut speeds
- Engineered for high duty use cycles
BENEFITS
- More Consistent Weld Quality
- Simplified Cable Management
- Weld Controller Integration
- Multiple Supplier Options
- Ease of Installation
- Seamless Re-Deployment
- Compact Footprint
- ANSI/RIA Safety Compliant
Características
- Offered in 2.0, 2.5, and 3.0 meter tool bed lengths with custom lengths available
- Optimal load heights of 500/600/850 mm
- Easy integration with most major robot manufacturers
- Solid panel safety enclosure allows for more efficient fume extraction
Servicio de información
Qué está incluido
- H-Frame Style Weld Positioner
- Modular Platform Base Solid Panel Safety Enclosure
- Manual Operator Station
- Single/Dual/Triple Robot Configuration
- Robotic Arm with Controller
- Arc Welding Dressout Kit
- Power Wave® R450 Power Source
- AutoDrive® 4R100
- Wire Drive Magnum PRO Robotic 550 Weld Gun
Especificaciones
Atributos globales
| Tipo de sistema | H-Frame |
| Ejes para Rotación de Pieza | 1 |
| Número de zonas de trabajo | 2 |
| Industria/Aplicación | High Production |
| Ancho total de huella en (mm) | 208 - 227.56 (5280 - 5780) |
| Profundidad total de la huella en (mm) | 220.21 (5600) |
| Barrido en (mm) | 159.84 (4060) |
| Alcance en (mm) | 78.74-98.43 (2000-2500) |
| Envolvente de trabajo de mesa fija en (mm) | NA |
| Diámetro del plato giratorio en (mm) | NA |
| Carga útil por zona lb (kg) | 3306 (1500) |
| Se requiere ensamblaje | No |
| Tipo de panel | Solid Panels |
| Acceso a grúa | No |
| puerta enrollable | Yes |
| Control de botón | Yes |
| Control HMI | Yes |
| Distribución de poder | Yes |
| Entrenamiento de programación de robots incluido | No |
| Cumple con ANSI/RIA | Yes |
| Zonas de trabajo protegidas por sensores | Yes |
| Puntos de acceso con sensor entrelazado | Yes |
| Tipo de barrera de destello | Automatic |
| Compatibilidad Fanuc | Yes |
| Compatibilidad ABB | Yes |
| Compatibilidad con Yaskawa Motoman | Yes |
| Equipos de extracción de humos | Optional |
| Configuraciones de varios robots | Optional |
| Robot montado en la corona | Optional |
| Estación de limpieza de antorcha robótica | Yes |
| Estación de distribución de gas de soldadura | Yes |
| Monitor de flujo de gas de soldadura | Yes |
| Estación de distribución neumática | Yes |
| Entrega de alambre con cero fricción | Optional |
| Sensores de detección de cables | Yes |
| Personalización disponible | Yes |
Aplicaciones
| Aplicación Típica | Construcción Automotriz Fabricación General Equipamiento Pesado Fabricación Pesada Robótica Robótica/Automatización Rígida Fabricación Estructural |
Garantía
| Garantía | 1 Year |
