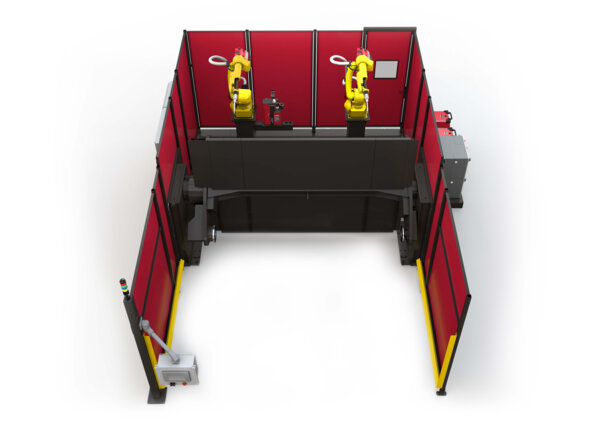

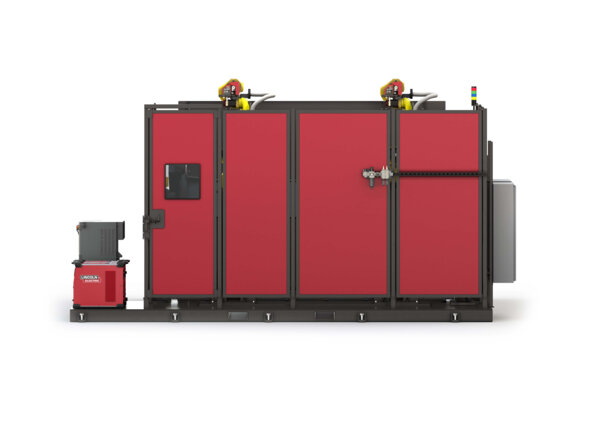

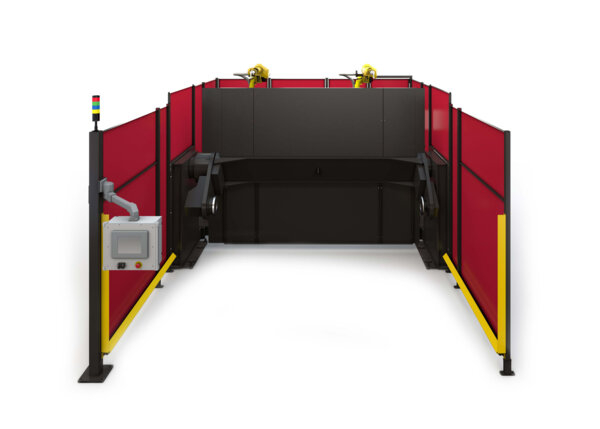

The image shown is for representation purposes only and may not reflect the actual product.
Detalles
The Ferris Wheel Arc Weld Cell optimizes production through greater payload capacities and high-speed indexing times.
- Offered in 2.0 - 3.0 meter tool bed lengths, with custom lengths available
-
KEY FEATURES
- Easy integration with most major robot manufacturers
- Solid panel safety enclosure allows for more efficient fume extraction
- Modular platform base minimizes installation time
- Weld ground isolation reduces risk of electrical damage to the positioner or robot controller
- Robotic positioners are designed for maximum static and dynamic stiffness, reducing air-cut speeds
- Engineered for high duty use cycles
BENEFITS
- More Consistent Weld Quality
- Simplified Cable Management
- Weld Controller Integration
- Multiple Supplier Options
- Ease of Installation
- Seamless Re-Deployment
- Compact Footprint
- ANSI/RIA Safety Compliant
Características
- Optimizes production through greater payload capacities and high-speed sweep times
- Offered in 2.0 - 3.0 meter tool bed lengths, with custom lengths available
- Optional precision wedge lock is recommended for high offset tools or parts
- Easy integration with most major robot manufacturers
- Solid panel safety enclosure allows for more efficient fume extraction
Servicio de información
Qué está incluido
- Ferris Wheel Style Weld Positioner
- Modular Platform Base
- Solid Panel Safety Enclosure
- Manual Operator Station
- Single/Dual/Triple Robot Configurations
- Robotic Arm with Controller
- Arc Welding Dressout Kit
- Power Wave® R450 Power Source
- AutoDrive® 4R100 Wire Drive
- Magnum PRO Robotic 550 Weld Gun.
Especificaciones
Atributos globales
| Tipo de sistema | Ferris Wheel |
| Ejes para Rotación de Pieza | 1 |
| Número de zonas de trabajo | 2 |
| Industria/Aplicación | High Production |
| Ancho total de huella en (mm) | 196.11 - 235.49 (4982 - 5982) |
| Profundidad total de la huella en (mm) | 236.57 (6009) |
| Barrido en (mm) | 115.55 (2935) |
| Alcance en (mm) | 78.74-118.11 (2000-3000) |
| Envolvente de trabajo de mesa fija en (mm) | NA |
| Diámetro del plato giratorio en (mm) | NA |
| Carga útil por zona lb (kg) | 3306 (1500) |
| Se requiere ensamblaje | No |
| Tipo de panel | Solid Panels |
| Acceso a grúa | No |
| puerta enrollable | Yes |
| Control de botón | Yes |
| Control HMI | Yes |
| Distribución de poder | Option |
| Entrenamiento de programación de robots incluido | No |
| Cumple con ANSI/RIA | Yes |
| Zonas de trabajo protegidas por sensores | Yes |
| Puntos de acceso con sensor entrelazado | Yes |
| Tipo de barrera de destello | Fixed |
| Equipos de extracción de humos | Optional |
| Configuraciones de varios robots | Optional |
| Robot montado en la corona | No |
| Estación de limpieza de antorcha robótica | Yes |
| Estación de distribución de gas de soldadura | Yes |
| Monitor de flujo de gas de soldadura | Yes |
| Estación de distribución neumática | Yes |
| Entrega de alambre con cero fricción | Optional |
| Sensores de detección de cables | Yes |
| Personalización disponible | Yes |
Aplicaciones
| Aplicación Típica | Construcción Automotriz Fabricación General Equipamiento Pesado Fabricación Pesada Robótica Robótica/Automatización Rígida Fabricación Estructural Soldadura Estructural |
Garantía
| Garantía | 1 Year |
