Detalles

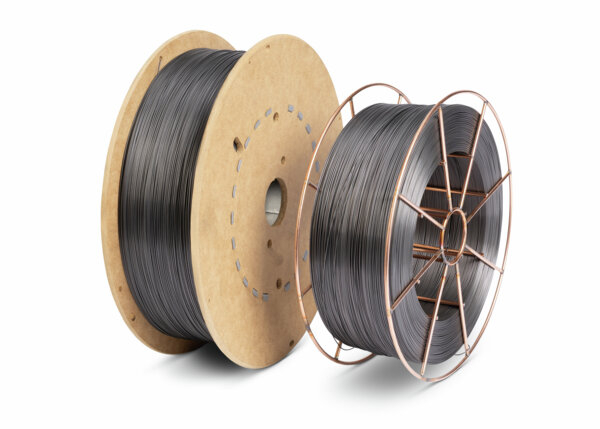

El Metalshield® MC-70 XLS™ de Lincoln Electric es un alambre de acero dulce con núcleo metálico, diseñado para reducir las islas de silicio con lo que se obtiene un limpieza excepcional en la superficie de la soldadura y minimiza la limpieza posterior a la aplicación
Características
- Reduce las islas de silicio con lo que se obtiene un limpieza excepcional en la superficie de la soldadura
- Minimiza la limpieza posterior a la aplicación de soldadura
- El mojado de bordes es excelente lo que ocasiona una gran apariencia en los cordones de soldadura
- Las características del arco son muy uniformes y estable produciendo muy bajos niveles de salpicadura
- Puede tolerar la aplicación sobre escama y oxidación
- Los niveles de hidrógeno difusible son H4
- Se consiguen altas tasas de depósito a altas velocidades de avance
Aplicaciones Típicas
- Robótica y automatización rígida
- Fabricación estructural
- Fabricación pesada
- Recipientes a presión
- Agricultura
Posiciones de soldadura
- Todas las posiciones de soldadura
Gas protector
- Mezcla de gases de protección
Servicio de información
ANTES DE USARLO, LEA Y COMPRENDA LA HOJA DE DATOS DE SEGURIDAD (SDS) DE ESTE PRODUCTO Y LA INFORMACIÓN ESPECÍFICA IMPRESA EN EL ENVASE DEL PRODUCTO. Página de Búsqueda SDS
Ver los resultados de la prueba de limitación de responsabilidad
CONFORMANCE
| CONFORMANCES | SPECIFICATION | CLASSIFICATION |
|---|---|---|
| AWS | AWS A5.18 | E70C-6M-H4 |
| CWB/CSA | CWB/CSA | E491T15-M21A4-CS1-H4 & E491T15-M20A4-CS1-H4 (E491C-6MJ-H4) |
| CSA | CSA W48 | E491T15-GA4-CS1-H4 (E491C-6MJ-H4) |
| AWS | AWS D1.8 | 0.045 in., 0.052 in. & 1/16 in. |
MECHANICAL PROPERTIES
| Classification | Shielding Gas |
Yield Strength @ 0.2% Offset
MPa (ksi) |
Tensile Strength
MPa (ksi) |
Elongation
% |
Charpy V-Notch
J (ft-lbs) @ -30°C (-20°F) |
|---|---|---|---|---|---|
| E70C-6M-H4 Requirement | 400 (58) min. | 480 (70) min. | 22 min. | 27 (20) min. | |
| E70T15-M20A4-CS1-H4 Requirement | 400 (58) min. | 490-660 (70-95) | 22 min. | 27 (20) min. | |
| Typical Result, As-welded | 75% Ar, 25% CO2 | 450-510 (65-75) | 510-590 (75-85) | 26-30 | 40-75 (30-55) |
| Typical Result, As-welded | 90% Ar, 10% CO2 | 450-550 (65-80) | 550-620 (80-90) | 26-30 | 60-105 (45-75) |
DEPOSIT COMPOSITION
| Classification | Shielding Gas | %C | %Cr | %Mn | %Mo | %Ni | %P | %S | %Si | %Cu | %V |
Diffusible Hydrogen
mL/100g Weld Metal |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E70C-6M-H4 Requirement | 0.12 max. | 0.20 max. | 1.75 max. | 0.30 max. | 0.50 max. | 0.03 max. | 0.03 max. | 0.90 max. | 0.50 max. | 0.08 max. | 4.0 max. | |
| E70T15-M20A4-S1-H4 | 0.12 max. | 0.20 max. | 1.75 max. | 0.30 max. | 0.50 max. | 0.030 max. | 0.030 max. | 0.90 max. | 0.50 max. | 0.08 max. | 4 max. | |
| Typical Result | 75% Ar, 25% CO2 | 0.04-0.07 | 0.01-0.03 | 1.25-1.55 | 0.01-0.02 | 0.30-0.40 | 0.005-0.010 | 0.010-0.020 | 0.55-0.80 | 0.01-0.05 | 0.01-0.02 | 2-4 |
| Typical Result | 90% Ar, 10% CO2 | 0.04-0.07 | 0.01-0.03 | 1.25-1.60 | 0.01-0.02 | 0.30-0.40 | 0.005-0.010 | 0.01-0.02 | 0.60-0.85 | 0.01-0.05 | 0.01-0.02 | 2-4 |
TYPICAL OPERATING PROCEDURES
| Diameter in (mm) | Polarity | Shielding Gas | CTWD(1) mm (in) | Wire Feed Speed m/min (in/min) | Voltage (volts) | Current (amps) | Melt-Off Rate kg/hr (lb/hr) | Deposition Rate kg/hr (lb/hr) | Efficiency (%) |
|---|---|---|---|---|---|---|---|---|---|
| 0.045 (1.1) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 5.1 (200) | 21-23 | 155 | 2.3 (5.0) | 2.1 (4.6) | 92 |
| 0.045 (1.1) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 6.4 (250) | 22-24 | 185 | 2.8 (6.2) | 2.6 (5.8) | 94 |
| 0.045 (1.1) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 7.6 (300) | 22-26 | 220 | 3.5 (7.7) | 3.2 (7.0) | 91 |
| 0.045 (1.1) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 8.9 (350) | 22-27 | 245 | 4.0 (8.9) | 3.7 (8.2) | 93 |
| 0.045 (1.1) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 10.2 (400) | 23-27 | 260 | 4.6 (10.1) | 4.3 (9.4) | 93 |
| 0.045 (1.1) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 11.4 (450) | 23-28 | 280 | 5.2 (11.4) | 4.9 (10.7) | 94 |
| 0.045 (1.1) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 12.7 (500) | 23-29 | 305 | 5.7 (12.6) | 5.5 (12.2) | 97 |
| 0.045 (1.1) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 14.0 (550) | 24-29 | 315 | 6.3 (13.9) | 6.2 (13.6) | 98 |
| 0.045 (1.1) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 15.2 (600) | 25-30 | 325 | 6.8 (15.1) | 6.7 (14.8) | 98 |
| 0.045 (1.1) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 16.5 (650) | 26-30 | 355 | 7.5 (16.5) | 7.4 (16.3) | 98 |
| 0.045 (1.1) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 17.8 (700) | 26-30 | 360 | 8.0 (17.7) | 7.9 (17.5) | 99 |
| 0.052 (1.3) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 5.1 (200) | 22-24 | 210 | 3.1 (6.8) | 2.9 (6.3) | 94 |
| 0.052 (1.3) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 6.4 (250) | 22-26 | 260 | 3.9 (8.5) | 3.5 (7.8) | 92 |
| 0.052 (1.3) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 7.6 (300) | 22-27 | 290 | 4.6 (10.2) | 4.3 (9.5) | 94 |
| 0.052 (1.3) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 8.9 (350) | 23-28 | 315 | 5.4 (11.9) | 5.2 (11.4) | 97 |
| 0.052 (1.3) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 10.2 (400) | 24-28 | 350 | 6.2 (13.6) | 6.1 (13.4) | 97 |
| 0.052 (1.3) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 11.4 (450) | 25-28 | 370 | 6.9 (15.3) | 6.8 (15.1) | 99 |
| 0.052 (1.3) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 12.7 (500) | 27-29 | 390 | 7.7 (17.0) | 7.6 (16.8) | 99 |
| 0.052 (1.3) | DC+ | 90% Ar, 10% CO2 | 19-25 (3/4-1) | 14.0 (550) | 27-30 | 420 | 8.4 (18.6) | 8.3 (18.3) | 99 |
| 1/16 (1.6) | DC+ | 90% Ar, 10% CO2 | 25-32 (1-1 1/4) | 3.8 (150) | 22-24 | 230 | 3.2 (7.0) | 2.8 (6.3) | 89 |
| 1/16 (1.6) | DC+ | 90% Ar, 10% CO2 | 25-32 (1-1 1/4) | 5.1 (200) | 22-25 | 280 | 4.3 (9.4) | 3.9 (8.7) | 93 |
| 1/16 (1.6) | DC+ | 90% Ar, 10% CO2 | 25-32 (1-1 1/4) | 6.4 (250) | 23-27 | 310 | 5.3 (11.6) | 5.0 (11.0) | 94 |
| 1/16 (1.6) | DC+ | 90% Ar, 10% CO2 | 25-32 (1-1 1/4) | 7.6 (300) | 24-28 | 370 | 6.3 (13.9) | 6.3 (13.8) | 99 |
| 1/16 (1.6) | DC+ | 90% Ar, 10% CO2 | 25-32 (1-1 1/4) | 8.9 (350) | 26-30 | 400 | 7.4 (16.3) | 7.2 (15.9) | 98 |
| 1/16 (1.6) | DC+ | 90% Ar, 10% CO2 | 25-32 (1-1 1/4) | 10.2 (400) | 26-30 | 450 | 8.3 (18.4) | 8.3 (18.4) | 99 |
| 1/16 (1.6) | DC+ | 90% Ar, 10% CO2 | 25-32 (1-1 1/4) | 11.4 (450) | 27-31 | 480 | 9.5 (21.0) | 9.3 (20.6) | 98 |
NOTES
| Name |
|---|
| ⁽¹⁾ To estimate ESO, subtract 3/16 in (4.8 mm) from CTWD. |
